產品名稱:
VA30S螺紋連接玻璃轉子
產品型號:
VA30S
產品展商:
其它品牌
簡單介紹
30S玻璃轉子流量計為螺紋連接,30G流量計上下連接為卡套,本體及上下接頭為304SS,廣泛應用于測量水、空氣等流量。
VA30S螺紋連接玻璃轉子的詳細介紹
一.技術參數
30S玻璃轉子流量計為螺紋連接,30G流量計上下連接為卡套,本體及上下接頭為304SS,廣泛應用于測量水、空氣等流量。
精度:
±1.5%(金屬浮子) ±2.5%(PTFE)
量程比: 10:1
密封圈: 氟橡膠或三元乙丙膠
|
No.
|
材料
|
|
1
|
304SS , 316* , PTFE
|
|
2
|
304
|
|
3
|
304,316*
|

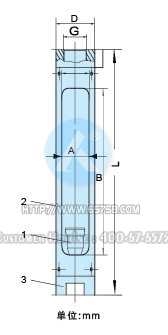

二.外形安裝尺寸
|
公稱通徑
DN(mm)
|
VA30S 管螺紋連接
|
|
L
|
B
|
A
|
D
|
G
|
重量
（KG）
|
|
15
|
344
|
270
|
25
|
38
|
1/2’’F/NPT 1/2’’G
|
1.4
|
|
25
|
348
|
236
|
40
|
55
|
1’’F/NPT 1’’G
|
2.1
|
|
40
|
370
|
226
|
50
|
70
|
1?’’ F/NPT 1?’’G
|
3.6
|
|
50
|
380
|
226
|
60
|
89
|
2’’F/NPT 2’’G
|
6.0
|
三.流量選擇
|
公稱通徑
DN(mm)
|
型號
|
測量范圍
|
工作壓力
(Mpa)
|
溫度
|
|
液體(L/h)
|
氣體(m3/h)
|
|
15
|
VA30S-15
|
4~40
6~60
10~100
16~160
25~250
40~400
63~630
|
0.12~1.2
0.3~3
0.5~5
0.8~8
1.2~12
2~20
|
≤1.0
|
（-20°C
~120°C）
|
|
25
|
VA30S-25
|
63~630
100~1000
160~1600
250~2500
|
2~20
3~30
5~50
8~80
|
≤1.0
|
|
40
|
VA30S-40
|
160~1600
250~2500
400~4000
|
5~50
8~80
12~120
|
≤0.9
|
|
50
|
VA30S-50
|
400~4000
630~6300
1000~10000
4000~16000
|
12~120
20~200
30~300
|
≤0.7
|

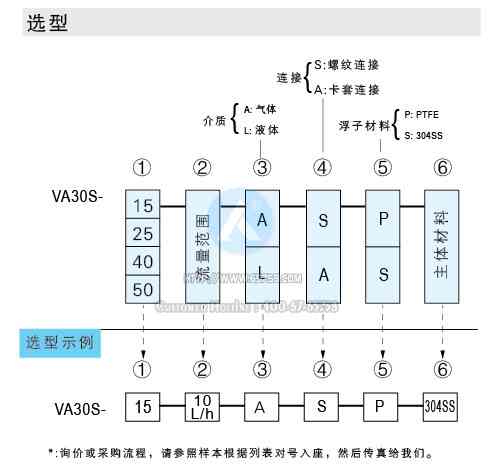

四.選型
