一.技術參數
Z-500塑管流量計是我廠應市場需求自主研制開發的新產品，主要部件：錐管材料為聚碳酸酯(PC)或AS管,上下聯接件為聚氯乙烯(PVC)或尼龍,浮子材料由不銹鋼或ABS制成。連接方式多種有PVC,插接管連接,內外螺紋連接及面板安裝。 Z-5015~Z-5065四種規格可配報警開關。 工作壓力: 0.6MPa 溫度: 60℃ 精度: ± 5% “O”型圈材料: EPDM

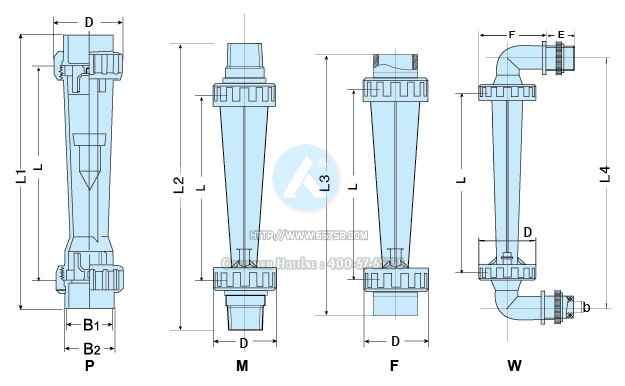

二.外形安裝尺寸
型號
L
D
插管（P）
外螺紋（M）
內螺紋（F）
彎管（W）
重量 （kg）
L1
B1
B2
L2
L3
L4
E
F
b
Z-5008
99
42
146
20
26
170
153
27
55
?12
0.15
Z-5008C
160
51
210
230
209
235
?13
0.2
Z-5015
135
180
183
205
Z-5025
59
226
32
39
253
228
267
35
83
?20
0.4
Z-5032
223
72
287
40
49
317
330
95
?26
0.65
Z-5050
290
100
375
63
73
400
370
440
120
?45
2.5
Z-5065
325
420
75
89
423
3.5
三.流量選擇
液體
管連接
外螺紋
內螺紋
GPM
LPM
0.1~1
0.5~4
1/2"G 1/2"NPT
1/2"NPT 1/2"G
0.2~2
1~7
0.5~5
1.8~18
1/2"NPT 3/4"NPT
1/2"G
0.25~2.5
1~10
0.5-5
0.8-8
3~30
3-30
?32
3/4"NPT
3/4"NPT 3/4"G
1-10
4-40
1.2~12
5-50
?40
1"NPT
1"NPT 1"G
2-20
8-80
2.5-25
10-100
?63
2"NPT
2"NPT 2"G
5-45
20-180
7-70
25-250
25~110
80-400
?75
2?"NPT
40-160
150-650
50~250
200-1000
Z-50100
12~60(m3/h)
?110
中心孔距180mm 8-?18
18~90(m3/h)
20~120(m3/h)
Z-50125
25~150(m3/h)
中心孔距210mm 8-?18
30~180(m3/h)

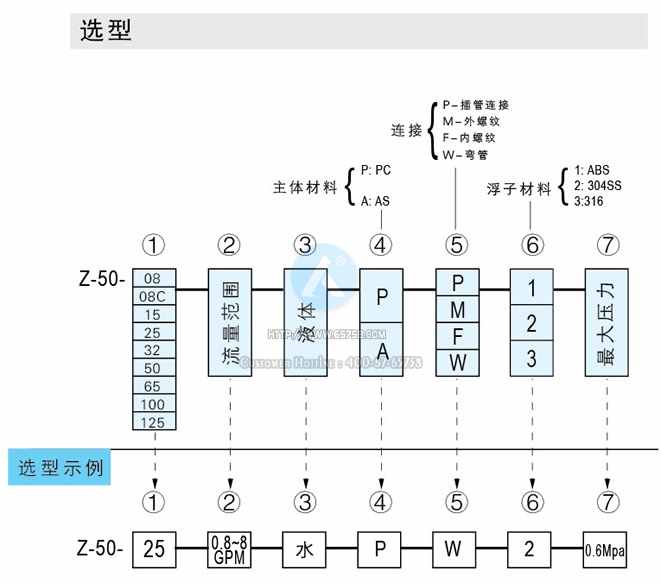

四.選型
