一.技術參數
Z-6000/6200系列流量計是一種變面積儀器,在浮動活塞內有一個錐形的量體，與本體構成一個錐形口。流體通過流量計時，在銳邊量孔兩端形成壓差，使浮子向壓縮彈簧方向運動。浮子的位移量與流量(流速)**地成正比。流量計可用于任意方位，甚至倒置。觀察浮塞上的紅色指示器環，就可以指示所測定的流量。使流量計可安裝于任何位置而不影響精度，它可以裝在水平或垂直管路上,流量計用于監測各種液體與氣體。 溫度: PC: 0~60 oC PSU: 0~100oC 精度: ± 6% Z-60,Z-65 可配上限、下限報警開關 工作壓力: ≤1MPa

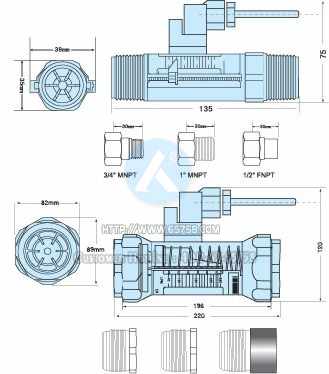

二.外形安裝尺寸
三.流量選擇
型號
測量范圍
螺紋
重量 (kg)
液體
氣體
GPM
LPM
Z-6011
0.5~5
2~20
18~180
60~600
1/2" FNPT 3/4" MNPT
0.4
Z-6012
1~7
4~26
20~200
70~700
Z-6013
1~10
4~35
25~250
100~1000
Z-6014
1~16
5~60
35~350
150~1400
Z-6015
3~18
10~65
52~520
200~2000
3/4" FNPT or 1" MNPT
0.5
Z-6016
4~28
20~100
80~800
300~3000

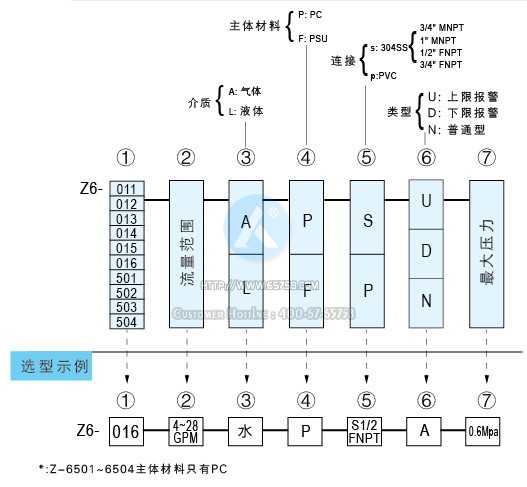

四.選型
